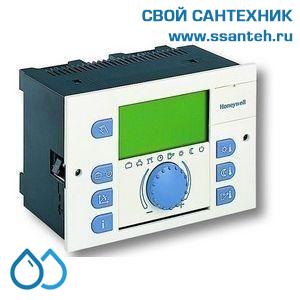

Контроллер параметрируемый Smile SDC 7-21N Honeywell

c большим легко читаемым жидко-кристаллическим дисплеем с подсветкой. Удобный интерфейс контроллера поддерживает русский язык. Кнопки быстрого доступа к настройке основных режимов работы, температуры воздуха в помещении и температуры горячей воды в бойлере, вынесены на переднюю панель.

ПРИМЕНЕНИЕ


Контроллер параметрируемый Smile SDC 7-21N Honeywell предназначен для управления системой отопления и горячего водоснабжения с применением теплогенераторов, солнечных систем, буферных емкостей или с применением теплообменников. Температура теплоносителя в таких системах не должна превышать 130°C. Для управления предусмотрены наборы параметров в соответствующих меню. Контроллеры Smile SDC Honeywell применяются для энергоэффективного управления:
- в режиме SDC жидкотопливными, газовыми, твердотопливными котлами (одноступенчатыми, двухступенчатыми, трехпозиционными горелками, OpenTherm), насосами, смесительными клапанами, дополнительными устройствами.
- в режиме DHC теплообменниками, насосами, дополнительными устройствами.
- Расширение системы (от одного независимого контроллера до небольшой сети из 5-ти контроллеров).
- Осуществление удаленного контроля и управления через ПК, смартфон с помощью:

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Для установки контроллера Smile SDC Honeywell на стену, дверцу шкафа или DIN-рейку предусмотрены установочные коробки и клеммники в принадлежностях и заказываются отдельно в зависимости от типа монтажа.

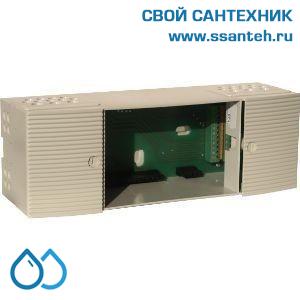

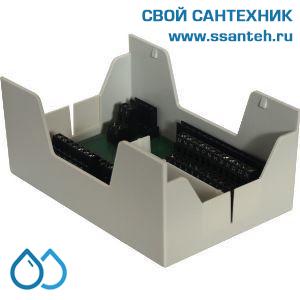

- Удобное подключение проводов к подпружиненным терминалам при использовании клеммной коробки SWS-12 или к съемным винтовым клеммникам TBS-SMILE-1 KIT. Клеммная коробка SWS-12 предоставляет индивидуальное подключение для каждого провода, в том числе и заземления. Возможен доступ к клеммам контроллера без демонтажа контроллера.
- Цепь эл. питания контроллера должна иметь отдельный выключатель для фазы и нейтрали. Соблюдайте местные правила и стандарты для
заземления контороллера. При подаче напряжения на клемы 21, 22, 2, 6, 12 и 18, также под напряжением будут терминалы X3 и X4, от которых запитываются 230 Vac устройства. Если планируется использовать ручное управление контроллером, то необходимо установить отдельные выключатели для насосов. Все устройства (датчики, настенные модули и т.д.) должны быть подключены в соответствии с прилагаемыми схемами подключения.
- Контроллер Smile объединяет в себе 2 режима:
- SDC режим – для котельной;
- DHC режим – для Теплового Пункта.
Выбор нужного режима происходит во время первого включения контроллера, либо в меню Сервисного Инженера. В любой момент
можно перепрофилировать контроллер.
- Требуемая температура котла вычисляется контроллером Smile SDC на основании запроса на тепло от управляемых контуров отопления и ГВС.
- Каждый контроллер семейства Smile SDC может работать самостоятельно или в локальной сети, в которой может быть до пяти контроллеров

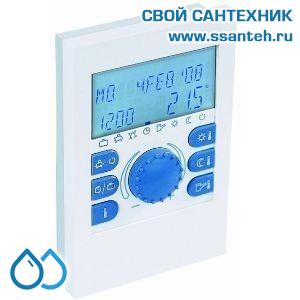

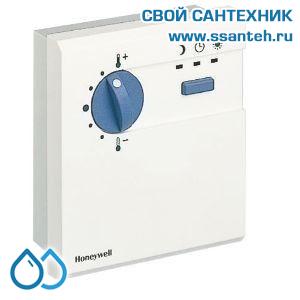

одновременно. К каждому контроллеру можно подключить максимум до 3-х настенных модулей (зависит от модели контроллера). Соединения между самими контроллерами, контроллерами и настенными модулями SDW,
осуществляются по 2-х проводной экранированной шине со строгим соблюдением полярности и учетом строго рекомендованной максимальной длины шины 100м.
- Контроллеру не требуется обслуживание. Его можно протирать снаружи влажной (но не мокрой) мягкой материей.


Параметрируемые контроллеры Smile SDC Honeywell для котельных и индивидуальных тепловых пунктов, 230Vac, 3-pt

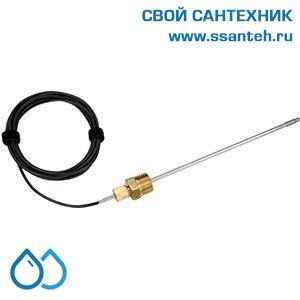

Совместимые датчики температуры NTC20k Honeywell

Совместимые датчики температуры PT1000 Honeywell

Электроприводы M6061 / VMM40 Honeywell , 3-pt, 10-40 Нм для поворотных клапанов

ПРИНАДЛЕЖНОСТИ

Дополнительно, вам может потребоваться:



Наш словарь:

Котельная - помещение, в котором размещаются водомерный узел, теплогенератор, оборудование водоподготовки, насосы и другое оборудование местного домового назначения.
