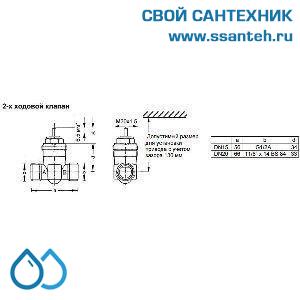

Клапан двухходовой (проходной) регулирующий V5832A1053 Honeywell

с наружной резьбой с плоским уплотнением.

ПРИМЕНЕНИЕ


Клапаны V5832A Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 6,5 мм

Модель	Напряжение/ Мощность Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Рабочий цикл, мин.
MT8-024-NC	24; 3	выдвигается	-	0.2	1	6.0
MT8-024-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-024-NC-2,5M	24; 2	выдвигается	-	0.2	2.5	6.0
MT8-024-NO-2,5M	24; 2	втягивается	1	0.2	2.5	6.0
MT8-024S-NC	24; 3	выдвигается	1	0.2	1	6.0
MT8-024S-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-230-NC	230; 3	выдвигается	-	0.4	1	6.5
MT8-230-NO	230; 3	втягивается	-	0.4	1	6.5
MT8-230-NC-2,5M	230; 2	выдвигается	-	0.4	2.5	6.5
MT8-230-NO-2,5M	230; 2	втягивается	-	0.4	2.5	6.5
MT8-230S-NC	230; 3	выдвигается	1	0.4	1	6.5
MT8-230S-NO	230; 3	втягивается	1	0.4	1	6.5

Электроприводы Honeywell, 3-pt., 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1007	180	24 ; 0.7	-	-
M6410C2023	180	24 ; 0.7		-
M6410C4029	180	24 ; 0.7		2
M6410L2023	180	230; 0.7		-
M6410L4029	180	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1015	300	24 ; 0.7	-	-
M6410C2031	300	24 ; 0.7		-
M6410C4037	300	24 ; 0.7		2
M6410L2031	300	230; 0.7		-
M6410L4037	300	230; 0.7		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1002	180	-	-
M7410E2026	180		-
M7410E4022	180		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1028	300	-	-
M7410E2034	300		-
M7410E4030	300		2

ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Другие двухходовые клапаны V5832A Honeywell, ход штока 6,5 / 2,5 мм

Модель	Присоеди-нение, дюйм	Kvs	Макс. Перепад давления с 90Н приводом, кПа	Макс. Перепад давления с 180Н приводом, кПа	Шток, мм
V5832A1004	G1/2	0.16	600	1600	6.5
V5832A1012	G1/2	0.25	600	1600	6.5
V5832A1020	G1/2	0.40	600	1600	6.5
V5832A1038	G1/2	0.63	600	1600	6.5
V5832A1046	G1/2	1.0	180	1200	6.5
V5832A1053	G1/2	1.6	180	1200	6.5
V5832A1061	G3/4	2.5	50	400	6.5
V5832A1079	G3/4	4.0	50	400	6.5
V5832A4008	G1/2	2.5	180	-	2.5
V5832A4016	G3/4	2.5	50	-	2.5

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке клапана необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В 2-х ходовом клапане встроенная возвратная пружина используется для открытия.
- Небольшие электрические приводы клапанов или термоэлектрические проводы обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.
Разнообразие штуцеров обеспечивает возможность различных соединений (под пайку, резьбовое)


ОСОБЕННОСТИ

- Регулировочная крышка для ручной операции
- Плоские поверхности на корпусе под монтажные инструменты
- Плоские уплотненные соединения стандартных размеров
- Вкладыши клапана двухходового V5832A Honeywell поставляются как запасные части. При использовании инструмента WV 108 Honeywell вкладыши могут быть заменены без опорожнения системы.


ПРИНАДЛЕЖНОСТИ

AC-15FS Honeywell|Фитинг под пайку с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
AC-15FT Honeywell|Фитинг резьбовой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
WV 108 Honeywell|Инструмент для замены вкладышей малых двухходовых и трехходовых клапанов Honeywell без опорожнения системы.


ЗАПАСНЫЕ ЧАСТИ
